圓形電磁吸盤

概述

圓形電磁吸盤，是立軸圓臺平面磨床和臥軸圓臺平面磨床的磁力工作臺。

結構

圓形電磁吸盤同普通永磁吸盤的結構相同，是由面板、磁鋼、底座、卡條及扳手組裝而成，特點是吸力可以達到12-15kg每平方厘米，吸力介于普通永磁吸盤和超圓形電磁吸盤之間。

原理

圓形電磁吸盤是利用磁通的連續性原理及磁場的疊加原理設計的， 圓形電磁吸盤的磁路設計成多個磁系，通過磁系的相對運動，實現工作磁極面上磁場強度的相加或相消，從而達到吸持和卸載的目的。



其工作原理如上圖所示，當圓形電磁吸盤磁極處于圖狀態時，磁力線從磁體的N極出來，通過磁軛，經過鐵磁性工件，再回到磁軛進入磁體的S極。這樣，就能把工件牢牢地吸在永磁吸盤的工作極面上。當磁極處于圖狀態時，磁力線不到圓形電磁吸盤的工作極面，就在圓形電磁吸盤內部組成磁路的閉合回路，幾乎沒有磁力線從永磁吸盤的工作極面上出來，所以對工件不會產生吸力，就能順利實現卸載。

用途

圓臺平面磨床用的圓形電磁吸盤，是用以吸持導磁性材料從而實現工件定的磨削加工定位

特點

圓形電磁吸操作方便，定位可靠，是一種較為理想的定位夾具。吸力為80至120牛頓/平方厘米.

設計

1. 圓形電磁吸盤磁系及磁軛

設計永磁吸盤時，首先應精心設計磁路，良好的磁路結構可以盡量讓更多的磁通量聚集在工作表面中去，滿足起重重量的要求，而且可以盡量少用釹鐵硼材料。同時，設計磁路時還應仔細考慮操作者較易實現工作卸載。解決永磁吸盤吸力很大，扳動手柄困難等技術難點。  圓形電磁吸盤的磁路設計有2個磁系，磁系分為活動的和固定的兩部分。改變活動磁系狀態，使工作極面分別處于磁場疊加或產生反向磁場，磁場被抵消的狀態。同時，在永磁回路中，為減少磁阻，增大工作極面關鍵部位的磁通密度，采用了一些軟磁材料作為磁軛。

2. 圓形電磁吸盤的工作點選擇

由于起吊的工件各式各樣，因此，永磁吸盤工作極面與工件表面的氣隙距離是變化的，其磁路是動態磁路。

使用說明

圓形電磁吸盤充磁和退磁非常的簡單，該吸盤是通過遠程控制器與機床進行聯鎖控制的，可以通過機床電器柜中的充退磁控制實現退磁和退磁。

1、一般工件定位時，直接將工件擺放在電磁吸盤臺面上，按動充磁控制按鈕即可。

2、異形工件定位時，形狀比較特殊，可根據工件的形狀，制作一些合適的導磁板，此導磁板可由電磁吸盤的生產廠家興和宏鑫來根據用戶的需要進行設計和生產。利用導磁板的作用，實現工件的定位。

3、退磁時，只需要按下退磁控制即可。為了方便退磁，導磁板生產時，一般宜用低碳鋼制造。

圓形電磁吸盤的種類

根據圓形電磁吸盤用以加工的工件不同，因而興和宏鑫現有四種常見的結構

1、普通同心圓電磁吸盤

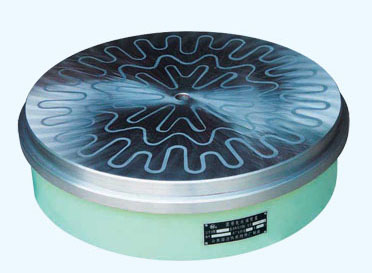

2、梅花型圓形電磁吸盤

3、放射型圓型電磁吸盤

4、環形圓形電磁吸盤

5、另可根據工件的不同，設計其它磁極方式的圓形電磁吸盤

注意事項

1、圓形電磁吸盤在生產過程中，要注意安裝方式與機床的協調一致。

2、圓形電磁吸盤在安裝過程中，應精磨吸盤工作臺面，保證臺的工作精度。

3、吸盤在閑置時，表面要涂防銹油。

維護和保養

1.吸盤使用前應擦干凈表面以免劃傷影響精度。

2.使用環境溫度在-40℃—50℃,嚴禁敲擊,以防磁力降低。 3用完后工作面涂防銹油,以防銹蝕。
