三豐量具千分表小知識由思誠資源網整理編輯，千分表首選思誠！本文主要介紹了千分表安裝方法、安裝注意事項、千分表測針、千分表 B 7503-1997(JIS/ 日本工業規格選萃)、指示值的最大允許誤差以及千分表性能。千分表是通過齒輪或杠桿將一般的直線位移（直線運動）轉換成指針的旋轉運動，然后在刻度盤上進行讀數的長度測量?jī)x器。

三豐量具千分表小知識■千分表測桿的螺絲固定方法，測桿的銑口固定方法

安裝注意事項

●安裝孔公差：?8G7(+0.005～0.02)

●固定螺絲： M4～M6

●安裝孔公差：?8G7(+0.005～0.02)

● 固定位置：距測桿下端 8mm 以上

● 最大扭矩：M5 螺絲 1 點固定時 150N?cm

● 扭矩過大會引起心軸的動作不暢，須注意。

三豐量具千分表小知識■耳夾安裝方法注意事項：

●可以根據不同的用途，將耳夾的方向改變 90?。(出廠時為縱向)

●但是，系列 1 中的一部分機型 (No.1911, 1913-10, 1003) 不能變?yōu)闄M向。

● 請相對測量面將心軸呈直角固定。傾斜過大會造成測量誤差。

三豐量具千分表小知識■千分表測針

●螺絲的尺寸統一為 M2.5×0.45 (長度 5)。

● 制作測針時，螺絲根部無螺紋部位應在 0.7 以下。

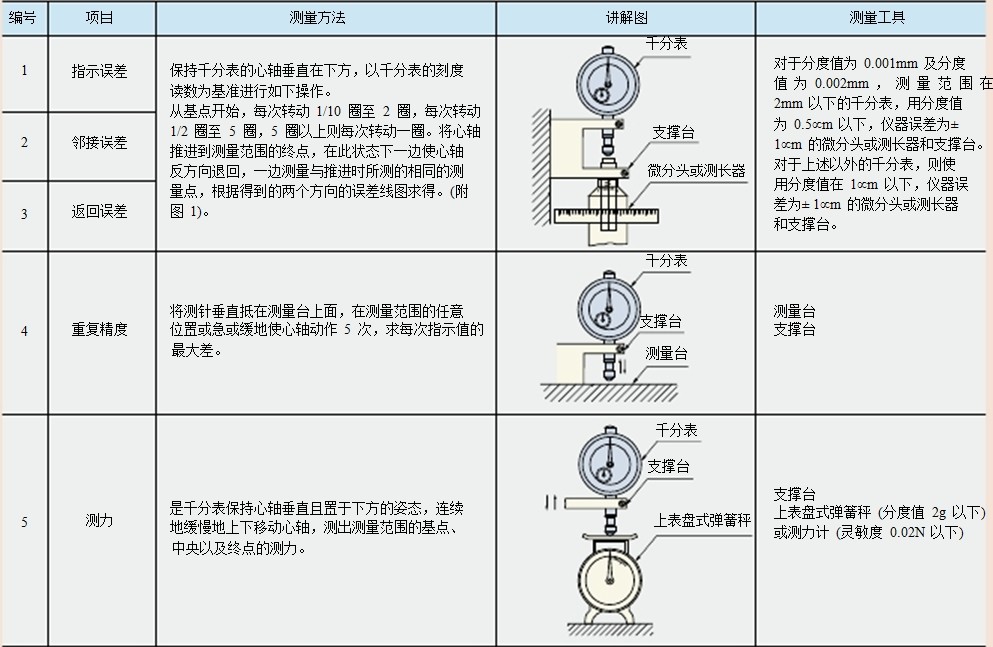

三豐量具千分表小知識■千分表 B 7503-1997(JIS/ 日本工業規格選萃)

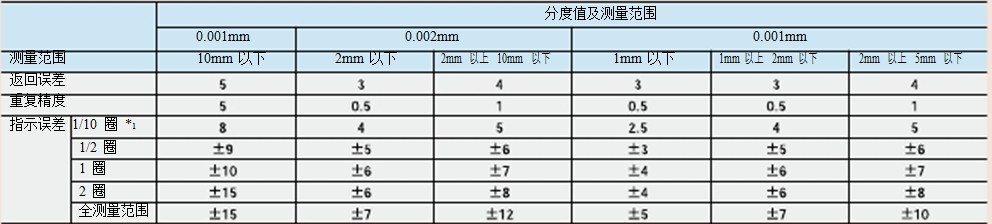

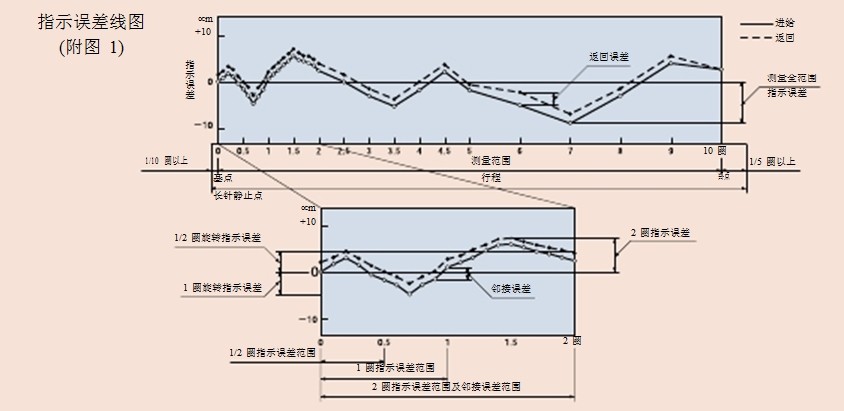

三豐量具千分表小知識■指示值的最大允許誤差

三豐量具千分表小知識■性 能： 最大允許誤差，千分表的最大允許誤差引據上表。

指示值的允許誤差，通過內側估算校正的不確定性來評價。

總結：三豐量具千分表小知識由思誠資源網整理編輯，千分表首選思誠！千分表和百分表一樣，都是屬于長度測量工具，不過它的精度要比百分表高，精度可達到0.001mm，目前千分表已經被廣泛應用于測量工件的幾何形狀誤差及位置誤差等。想了解更多三豐量具千分表小知識的信息可以瀏覽思誠資源網：http://www.jsjiasheng.com
