百分表構原理與讀數方法

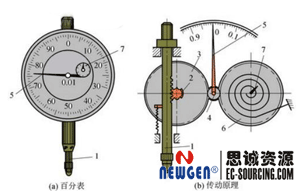

  百分表是一種精度較高的比較量具，它的應用非常廣，機械、模具及五金、塑料、電子及半導體制造業都可用到，普通百分表的讀數準確度為 0.01mm，瑞士百分表系列瑞士GIROD-TAST紅寶石杠桿表系列及日本百分表三豐系列能精確讀到0.02mm，特別是單轉百分表提高了在加工過程中的測量。這種表的特征是一個手柄使得一個轉數分布整個心軸范圍，防止了有多個轉數所造成的測量誤差。它們內部的的結構原理如圖1所示。當測量桿1向上或向下移動1mm時，通過齒輪傳動系統帶動大指針5轉一圈，小指針7轉一格?？潭缺P(pán)在圓周上有100個等分格，各格的讀數值為0.01mm。小指針每格讀數為l rnm。測量時指針讀數的變動量即為尺寸變化量?？潭缺P(pán)可以轉動，以便測量時大指針對準零刻線，工作人員可根椐工作需要選擇更加精準的百分表。

百分表的讀數方法為：先讀小指針轉過的刻度線（即毫米整數），再讀大指針轉過的刻度線（即小數部分），并乘以0.01，然后兩者相加，即得到所測量的數值。

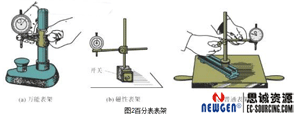

2．使用與注意事項 （1）百分表的使用 百分表常裝在表架上使用，如圖2所示。

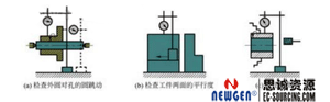

  百分表可用來精確測量零件圓度、圓跳動、平面度、平行度和直線度等形位誤差，也可用來找 正工件，如圖3所示。

 （ 2）注意事項 a.使用前，應檢查測量桿活動的靈活性。即輕輕推動測量桿時，測量桿在套筒內的移動要靈活，沒有如何軋卡現象，每次手松開后，指針能回到原來的刻度位置。b.使用時，必須把百分表固定在可靠的夾持架上。切不可貪圖省事，隨便夾在不穩固的地方，否則容易造成測量結果不準確，或摔壞百分表。c.測量時，不要使測量桿的行程超過它的測量范圍，不要使表頭突然撞到工件上，也不要用百分表測量表面粗糙度或有顯著凹凸不平的工作。 d.測量平面時，百分表的測量桿要與平面垂直，測量圓柱形工件時，測量桿要與工件的中心線垂直，否則，將使測量桿活動不靈或測量結果不準確。 e.為方便讀數，在測量前一般都讓大指針指到刻度盤的零位。f,百分表不用時，應使測量桿處于自由狀態，以免使表內彈簧失效.
